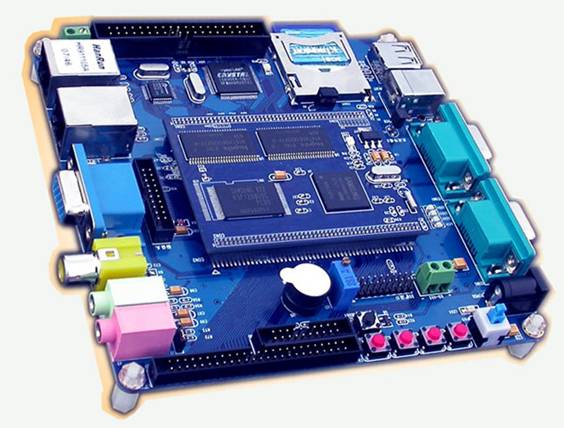

S3C2440 嵌入式开发板(E版本)
订购型号：DMC-2440-E
S3C2440 嵌入式开发板采用“核心板（6层设计）+底版（4层设计）”模式，除具备一般开发板的功能以外，特增加工业级产品应用所需要的特定功能，并经过严格测试！
支持双网口、CAN总线、RS485总线、具有稳定适用的VGA/TV输出（分辨率达800*600，不同于其他方案，保证任何情况下不闪烁、无重影），除此之外，可帮助用户实现无线网卡、无线蓝牙设备的支持，并提供源代码！
典型应用
医疗电子设备、移动无线应用、网络远程监控、汽车导航系统、工业通讯网关、工业现场控制等领域。
- 硬件规格：
CPU：三星S3C2440A，主频400MHz - 外部存储器：
内存：64M字节；
NAND Flash 128M字节
NOR FLASH 4M字节 - 串口
两个五线异步串行232接口，波特率最高115200bps
一个485接口。可同时使用三串口 - 网络接口
一个10M网口，采用CS8900Q3，带联接和传输指示灯；
一个100M网口，采用DM9000，带联接和传输指示灯 - USB接口
一个USB1.1HOST接口；
一个USB1.1Device接口 - 音频接口
采用IIS接口芯片UDA1341, 一路立体声音频输出接口可接耳机或音箱 - 存储接口
一个SD卡接口
一个IDE接口可直接挂接硬盘，也可以做为总线扩展口 - LCD和触摸屏接口
板上集成了4线电阻式触摸屏接口的相关电路；
一个50芯LCD接口引出了LCD控制器的全部信号；
标准配置为256K色320x240/3.5英寸TFT液晶屏，带触摸屏；
支持黑白、4级灰度、16级灰度、256色 、4096色STN液晶屏；
板上引出一个3.3V/5V电源输出接口，可为更多款液晶提供电压支持 - VGA/TV接口
可支持800*600分辨率，输出稳定流畅，无闪烁 - 摄像头接口
板上带有一个2MM间距的20P插座做为扩展，用户可使用此扩展口连接各种摄像头 - 时钟源
内部实时时钟 - 复位电路
一个复位按键；并采用专用复位芯片进行复位，稳定可靠 - 调试及下载接口
一个20芯Multi-ICE标准JTAG接口，支持SDT2.51，ADS1.2等调试 - 电源接口
5V电源供电，带电源开关和指示灯 - 其他
四个用户按键
四个用户LED
一个PWM控制蜂鸣器
一个可调电阻接到ADC引脚上用来验证模数转换
一个一体化红外接收头
扩展接口，引出SPI/GPIO及I2C等
开发套件包含的内容
- 一块已测试好的DMC-2440-E开发板（核心板+底板）
- DMC-2440-E用户光盘
- 一个JTAG板（带20芯排线）
- 一条串口线一头针一头孔，串口线
- 一条交叉网线
- 一条USB线
- 一个5V直流电源
- 一个包装盒
用户光盘内容说明
- DMC-2440-E开发板用户手册(PDF)
- 芯片DATASHEET：包含开发板上芯片，以及摄像头ov9650和LCD的DATASHEET
- DMC-2440-II原理图
- windows下的驱动：包括并口和USB
- 实用工具：ADS安装程序
- H-JTAG调试软件
- Windows下烧写bootloader的软件SJF2440.EXE
- DNW及另一款串口调试软件
- 以及其他一些常用工具
- bootloader,wince,linux参考用户光盘部分目录说明
