ADG1633: 4.5 Ω导通电阻、三通道/四通道单刀双掷 ±5 V/+12 V/+5 V/+3.3 V开关

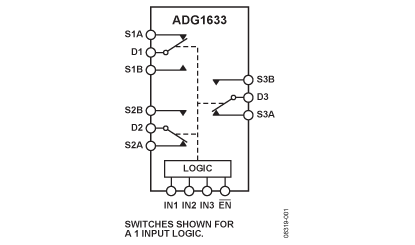

ADG1633 功能框图ADG1633/ADG1634均为单芯片工业CMOS(iCMOS®) 模拟开关 ， 分别内置三个/四个独立可选的单刀双掷(SPDT)开关。

所有通道均采用先开后合式开关 ， 防止开关通道时发生瞬时短路 。 ADG1633（LFCSP和TSSOP封装）和ADG1634 （仅LFCSP封装）提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换应用堪称理想解决方案。iCMOS 结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。

技术特性
  • 导通电阻：4.5 Ω（典型值）
  • 导通电阻平坦度：1 Ω
  • 连续电流最高达206 mA
  • ±3.3 V至±8 V双电源供电
  • 3.3 V 至16 V单电源供电
  • 无需V<sub>L</sub> 电源
  • 3 V 逻辑兼容输入
  • 轨到轨工作
  • ADG1633: 16引脚TSSOP封装和16引脚、3 mm × 3 mm LFCSP封装
  • ADG1634: 20引脚TSSOP封装和20引脚、4 mm × 4 mm LFCSP封装
产品应用
  • 自动测试设备
  • 数据采集系统
  • 继电器替代方案
  • 电池供电系统
  • 采样保持系统
  • 音频信号路由
  • 视频信号路由
  • 通信系统
技术指标
  1. Switch Config Logic 0 In: SPDT/NO-NC
  2. # Sw Functions: 2
  3. Ron (Ohms): 4.5Ohms
  4. Switch Operation: Break Before Make
  5. Supply Voltage: Dual (±5V),Single (+12V),Single (+15V)
  6. Available Packages: CSP,SOP
  7. Operating Temp Range: -40 to +125
  8. Q inj (pC): -12.4pC
  9. Id, Is (ON): 20pA
  10. Is OFF: 10pA
  11. Bandwidth: 109MHz
  12. Off Isolation (-dB): -64dB
  13. t ON : 31ns
  14. t OFF: 128ns

订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADG1633BCPZ-REEL7 产品状态: 量产 16 ld LFCSP (3x3mm, 1.7mm exposed pad) 16 工业 Reel, 1500 - $ 1.72 Y  材料信息
ADG1633BRUZ 产品状态: 量产 16 ld TSSOP 16 工业 Tube, 96 $ 3.78 $ 1.72 Y  材料信息
ADG1633BRUZ-REEL7 产品状态: 量产 16 ld TSSOP 16 工业 Reel, 1000 - $ 1.72 Y  材料信息
ADG1633 应用技术支持与电子电路设计开发资源下载
  1. ADG1633 英文数据手册DataSheet下载 Rev 0, 08/2009 (pdf 533kB). pdf
  2. Analog Devices, Inc.ADI 美国模拟器件公司产品订购手册 .pdf
  3. ADC模数转换器选型指南 . pdf
