ADN4666: 3 V、LVDS、四通道、CMOS差分线路接收器

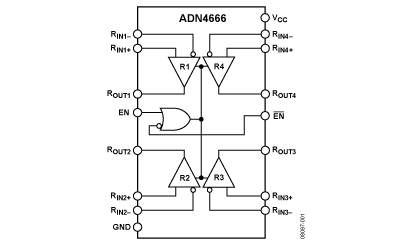

ADN4666 功能框图ADN4666是一款四通道、CMOS、低压差分信号(LVDS)线路接收器,提供400 Mbps (200 MHz)以上的数据速率,功耗超低。该器件接受低压(典型值350 mV)差分输入信号,并将其转换为单端3 V TTL/ CMOS逻辑电平。

ADN4666还提供高电平有效和低电平有效使能/禁用输入(EN和EN),用来控制所有四个接收器。这些输入可禁用接收器,将输出切换至高阻抗状态。因此,一个或多个ADN4666器件的输出可以多路复用,将静态功耗降至典型值10 mW。ADN4666及其配套驱动器ADN4665为高速点对点数据传输提供一种新的解决方案,可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL),功耗则更低。

技术特性
  • 接收器输入引脚提供±8 kV ESD IEC 61000-4-2接触放电保护
  • 转换速率:400 Mbps (200 MHz)
  • 通道间偏斜:100 ps(典型值)
  • 差分偏斜:100 ps(典型值)
  • 传播延迟:3.3 ns(最大值)
  • 3.3 V 电源
  • 关断时为高阻抗输出
  • 欲了解更多特性,请参考数据手册。
技术指标
  • Function: LVDS,LVDS Receiver
  • Data Rate: 400Mbps
  • #Tx: 0
  • # Rx: 4
  • Pwr Supply (Vnom): +3.3
  • Input Compatibility: LVDS
  • Output Compatibility: CMOS,TTL
  • Protocols: EIA-644,LVDS
应用领域
  • 点对点数据传输
  • 多分支总线
  • 时钟分配网络
  • 背板接收器
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADN4666ARUZ 产品状态: 量产   16 工业 Tube, 96 $ 1.27 $ 1.16 Y  材料信息
ADN4666ARUZ-REEL7 产品状态: 量产   16 工业 Reel, 1000 - $ 1.16 Y  材料信息
ADN4666ARZ 产品状态: 量产   16 工业 Tube, 48 $ 1.27 $ 1.16 Y  材料信息
ADN4666ARZ-REEL7 产品状态: 量产   16 工业 Reel, 1000 - $ 1.16 Y  材料信息
ADN4666 应用技术支持与电子电路设计开发资源下载
  1. ADN4666 数据手册DataSheet 下载 Rev 0, 07/2009 (pdf 255kB). pdf
  2. ADI 模拟器件公司比较器产品选型指南 . pdf
  3. Analog Devices, Inc. 美国模拟器件公司产品订购手册 .pdf
