LT1055 - 精准、高速、JFET 输入运算放大器

LT®1055 / LT1056 JFET 输入运算放大器兼具精准规格指标和高速性能。

16V/μs 摆率和 6.5MHz 增益带宽积与 50μV (典型值) 失调电压、1.2μV/°C 漂移、40pA (70°C) 和 500pA (125°C) 偏置电流首次得以同时实现。

150μV 最大失调电压指标是目前所有 JFET 输入运放当中最佳的。

LT1055 和 LT1056 因其出色的工作电流指标而有别于同类竞争器件。功率耗散较低的 LT1055 实现了较低的偏置和失调电流及失调电压。功率耗散有所增加的 LT1056 则可提供较高的摆率、带宽和较快的稳定时间,而 DC 性能略有下降。

下面示出的电压至频率转换器是这些器件众多的应用之一,其同时利用了 LT1055 / LT1056 的精准和高速特性。

如需一款具有 23V/μs 保证摆率的 JFET 输入运放,请查阅 LT1022 的产品手册。

特点
  • 保证的失调电压:150μV (最大值)         –55°C 至 125°C:500μV (最大值)
  • 保证的漂移:4μV/°C (最大值)
  • 保证的偏置电流        70°C:150pA (最大值)        125°C:2.5nA (最大值)
  • 保证的摆率:12V/μs (最小值)
  • 采用 8 引脚 PDIP 封装和 SO 封装

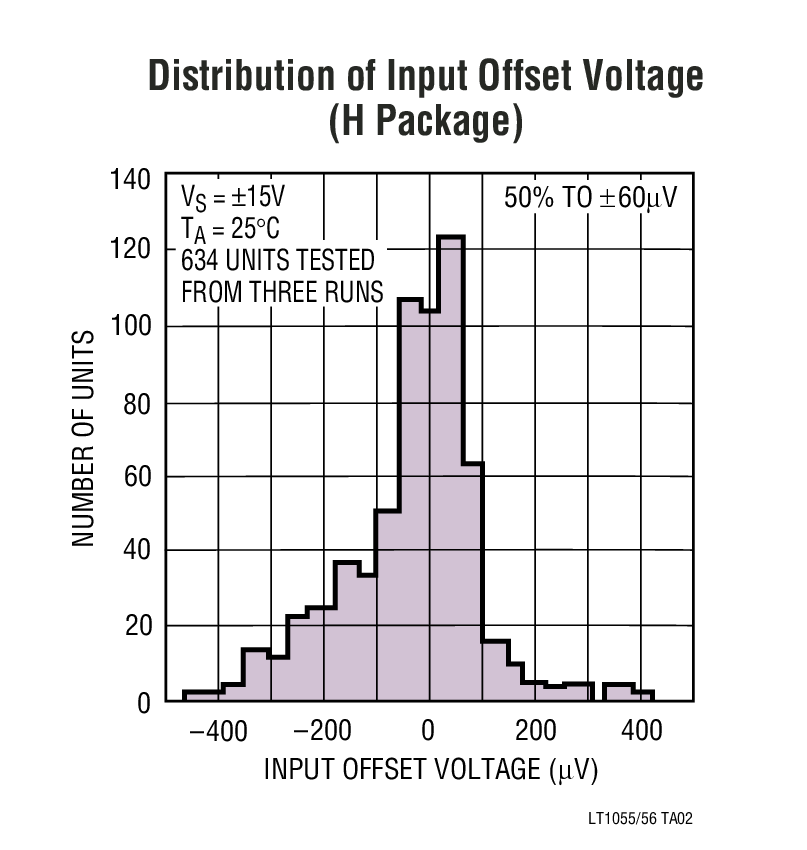

典型应用
LT1055 Typical Application
LT1055 Typical Application
应用
  • 精准、高速仪表
  • 对数放大器
  • D/A 输出放大器
  • 光电二极管放大器
  • 电压至频率转换器
  • 频率至电压转换器
  • 快速、精准的采样及保持

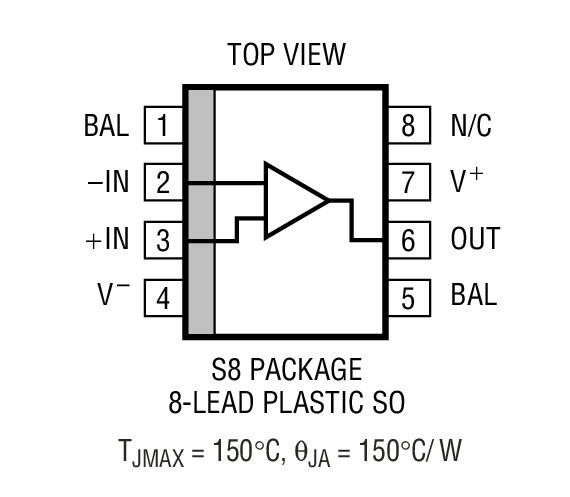

封装信息
LT1055 Package Drawing
LT1055 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT1055CN8#PBFN-8C$2.25$1.90
LT1055S8#PBFSO-8C$2.67$2.35
LT1055S8#TRPBFSO-8C$2.41
演示电路板
器件型号描述价格
DC417BDIP8, MS8, S8, SOT23-6 | Multi-Footprint General Purpose Board for Single Op. Amp$25.00
