LTC1772 - SOT-23 封装恒定频率电流模式降压型 DC/DC 控制器
LTC®1772 是一种恒定频率、电流模式、降压型 DC/DC 控制器，可实现优良的 AC 和 DC 负载和电压调整性能。LTC1772 具备准确的欠压开锁特性，当输入电压低于 2.0V 时，该器件处于停机状态。
LTC1772 可提供 ±2.5% 的输出电压精确度，仅消耗 270µA 静态电流。对于效率为主要考虑因素的应用场合，LTC1772 可设定为突发模式，以提高在低电流时的输出效率。 为进一步延长电池工作寿命，外接P沟道 MOSFET 可在低压差时连续导通 (100% 占空比)。在停机时，器件自身仅吸取 8µA 电流。因为 550kHz 恒定高频工作，从而允许采用很小的外部电感器。
LTC1772 采用小外形的 6 引脚 SOT-23 封装。
特点

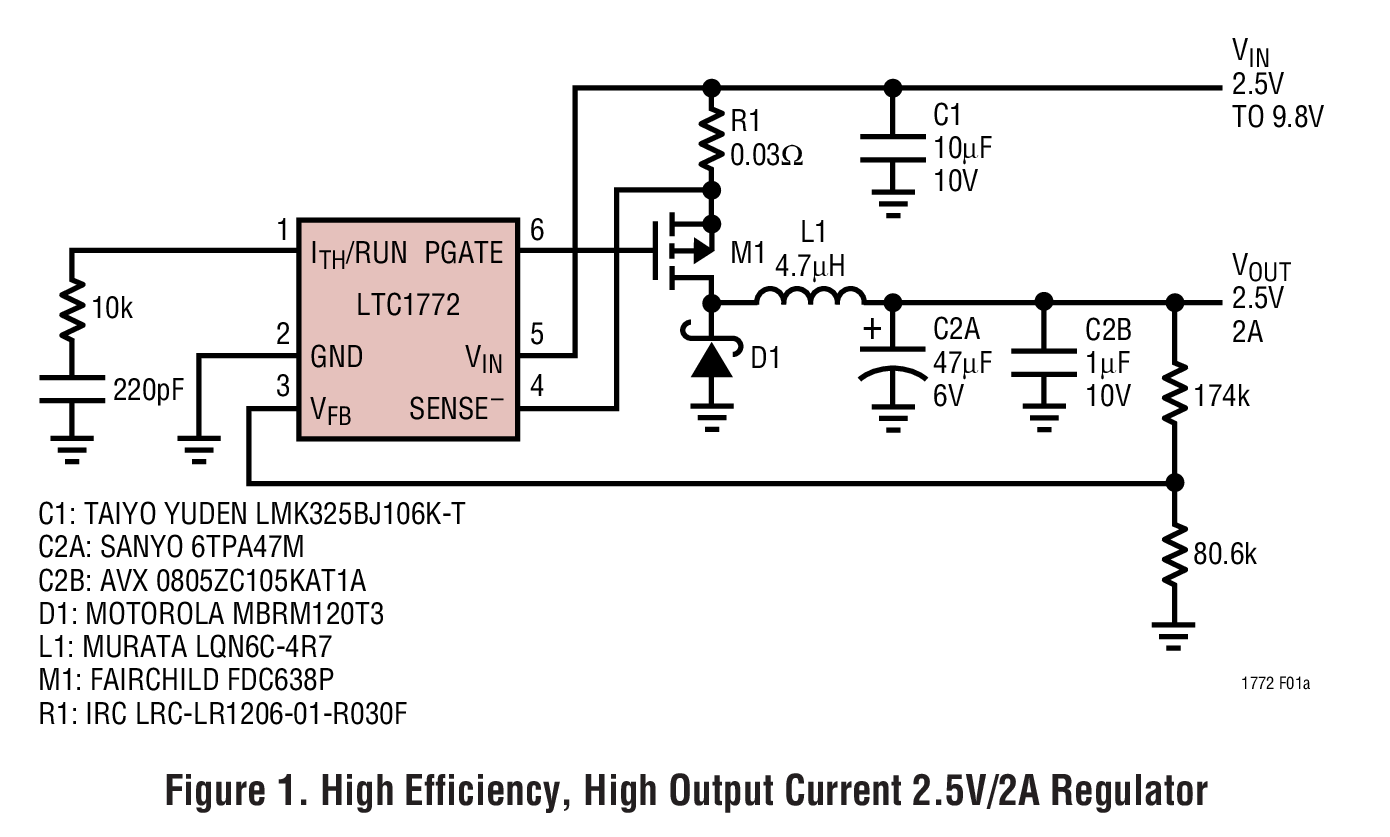

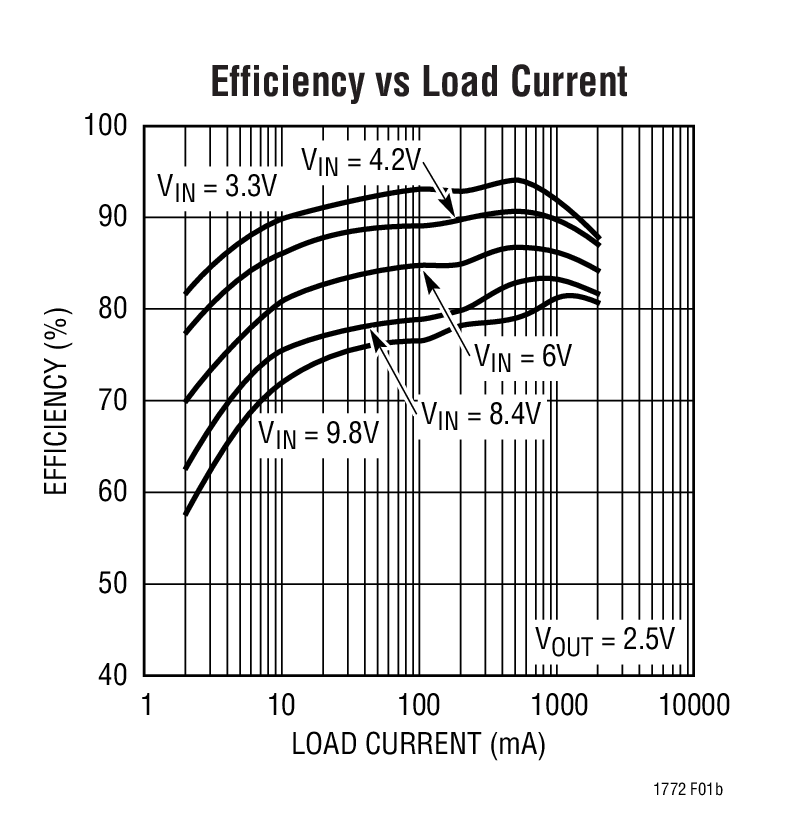

典型应用  | 应用

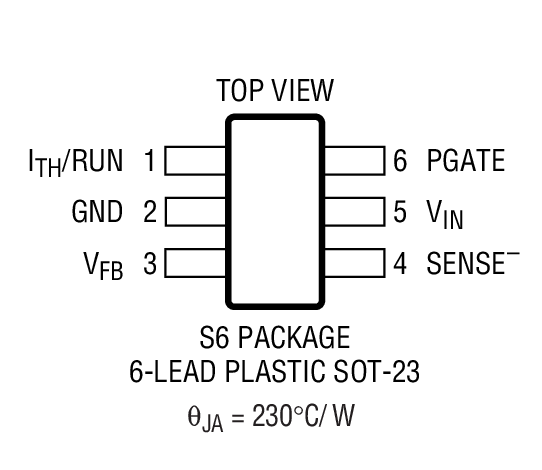

封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC1772CS6#PBF | SOT-23 | C | $2.19 | |
| LTC1772CS6#TRMPBF | SOT-23 | C | $2.19 | $1.83 |
| LTC1772CS6#TRPBF | SOT-23 | C | $2.19 | $1.81 |
| LTC1772ES6#PBF | SOT-23 | E | $2.33 | |
| LTC1772ES6#TRMPBF | SOT-23 | E | $2.33 | $1.93 |
| LTC1772ES6#TRPBF | SOT-23 | E | $2.33 | $1.91 |
| LTC1772HS6#PBF | SOT-23 | H | $3.36 | |
| LTC1772HS6#TRMPBF | SOT-23 | H | $3.36 | $2.38 |
| LTC1772HS6#TRPBF | SOT-23 | H | $3.36 | $2.36 |
| LTC1772IS6#PBF | SOT-23 | I | $3.20 | |
| LTC1772IS6#TRMPBF | SOT-23 | I | $3.20 | $2.18 |
| LTC1772IS6#TRPBF | SOT-23 | I | $3.20 | $2.16 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC270A | LTC1772CS6 | 1 Amp, SOT-23 DC-DC Converter, 2.5 to 9.8Vin, 2.5Vout | $75.00 |
| DC279A-B | LTC1736, LTC1772, LTC1762 | Low Cost VRM (Intel), 7.5 to 24Vin, 1.3V to 1.6Vout @ 14A, 1.5Vout @ 0.12 to 2.5A, 2.5Vout @ 0.15A | 联系凌力尔特 |
