LTC2471 - 具10ppm/ºC 最大值精准基准的可选 208sps / 833sps、16 位、I2C ΔΣ ADC

LTC®2471 / LTC2473 是小外形的 16 位模数转换器，具有一个集成的精准基准和一个可选的 208sps 或 833sps 输出速率。它们采用 2.7V 至 5.5V 单电源，并通过一个 I2C 接口进行通信。LTC2471 是单端器件，具有一个 0V 至 VREF 的输入范围，而 LTC2473 是差分器件，具有一个 ±VREF 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准，具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们包括一个集成振荡器，并执行无延迟的转换操作，旨在满足多工应用的需要。LTC2471 / LTC2473 内置一个专有的输入采样电路，与采用传统的 ΔΣ 转换器相比，该电路可将平均输入电流减小几个位的数量级。

在执行完一次转换之后，LTC2471 / LTC2473 将自动对转换器进行断电操作，而且也可通过配置来使基准断电。当 ADC 和基准均被断电时，电源电流将减小至 200nA。

LTC2471 / LTC2473 包括一个可由用户来选择的 208sps 或 833sps 输出速率，而且，由于采用了一个很大的过采样比 (在 208sps 时为 8,192，而在 833sps 时则为 2,048)，因而具有宽松的抗混叠要求。

特点

16 位分辨率

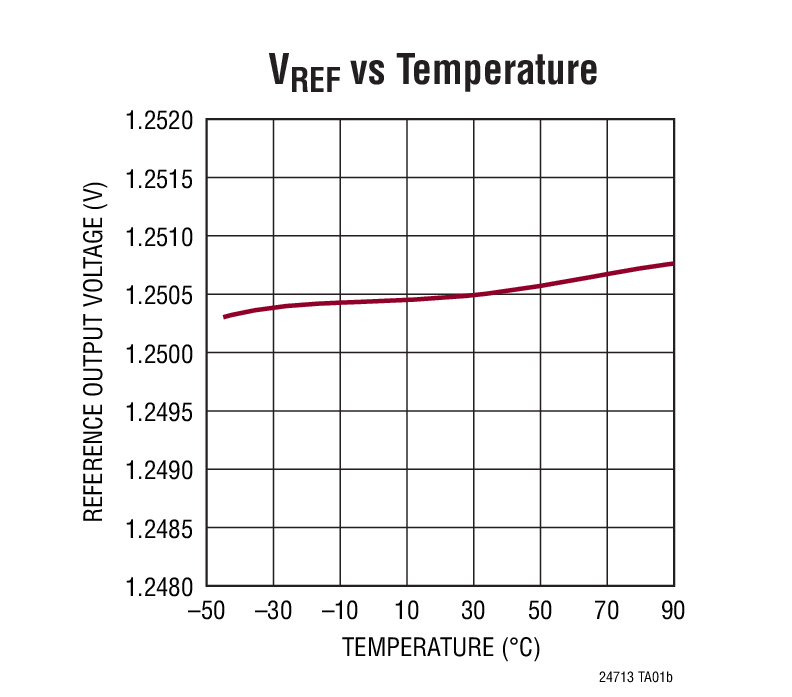

内置高准确度基准 — 10ppm/ºC (最大值)
单端 (LTC2471) 或差分 (LTC2473)
可选的 208sps / 833sps 输出速率
1mV 偏移误差
0.01% 增益误差
单转换周期稳定时间简化了多工应用
具自动停机功能的单周期操作
3.5mA (典型值) 电源电流
2μA (最大值) 睡眠电流
内部振荡器 — 无需采用外部组件
I2C 接口
小外形 12 引脚 3mm x 3mm DFN 封装和 MSOP 封装

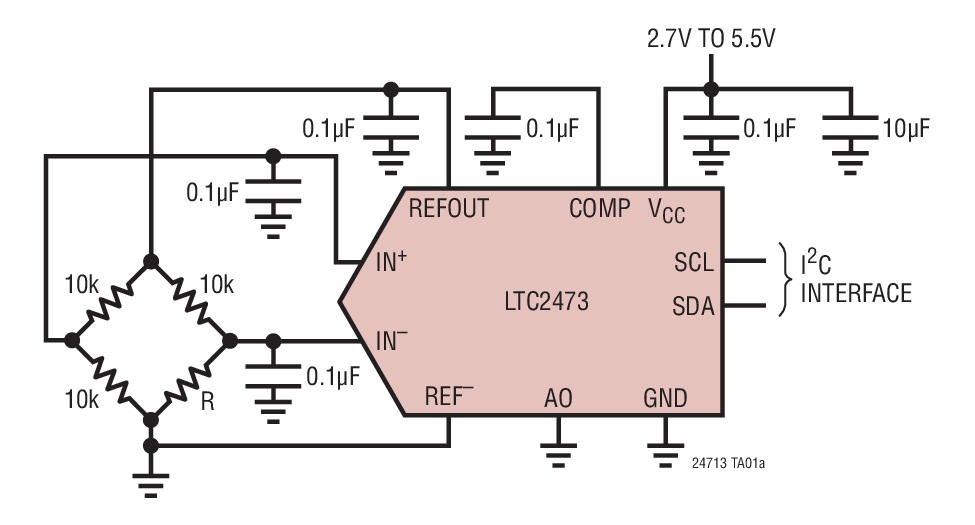

典型应用

应用

系统监视
环境监视
直接温度测量
仪表
工业过程控制
数据采集
嵌入式 ADC 升级

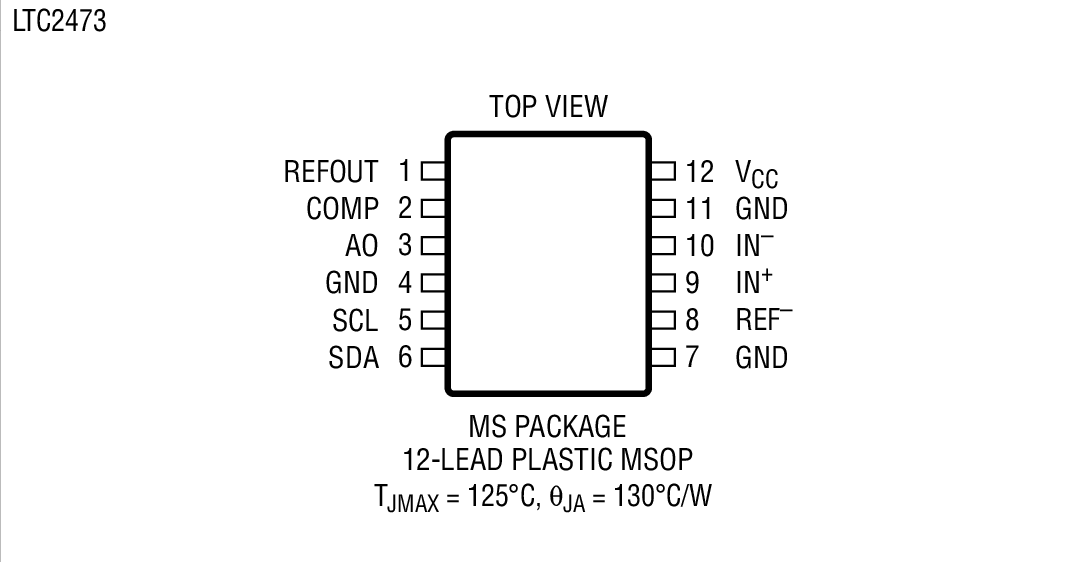

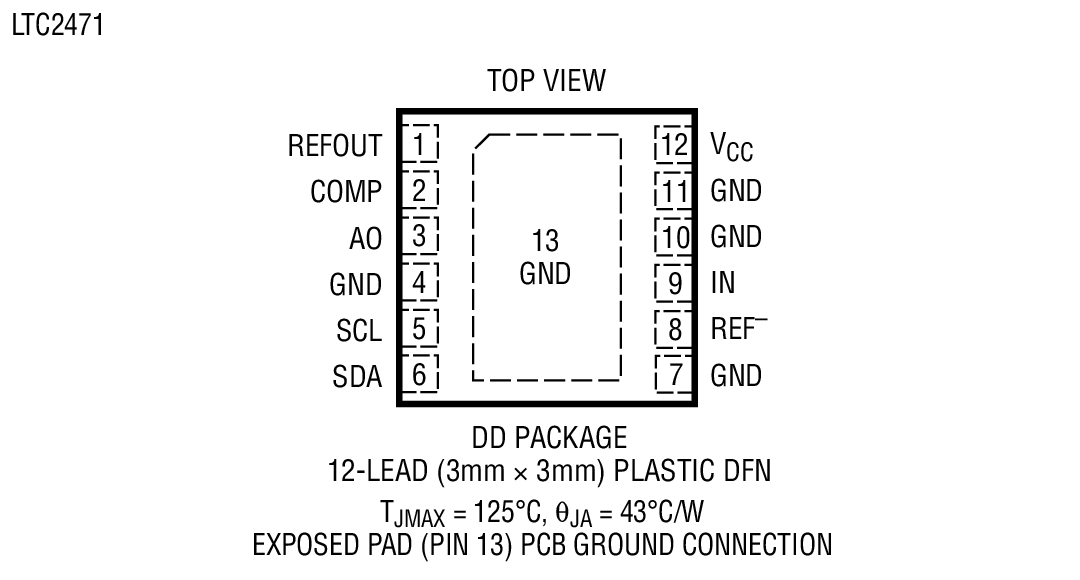

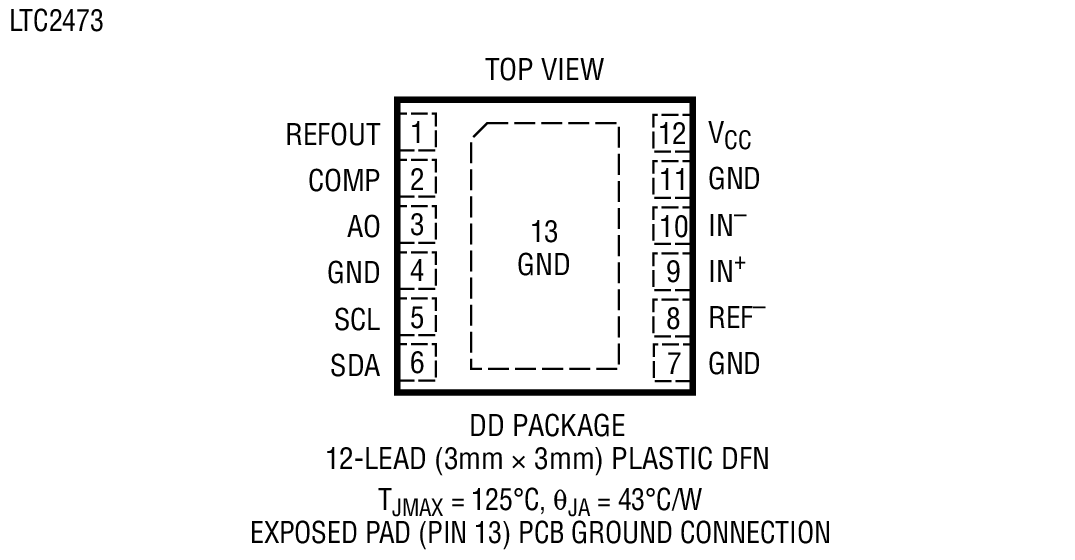

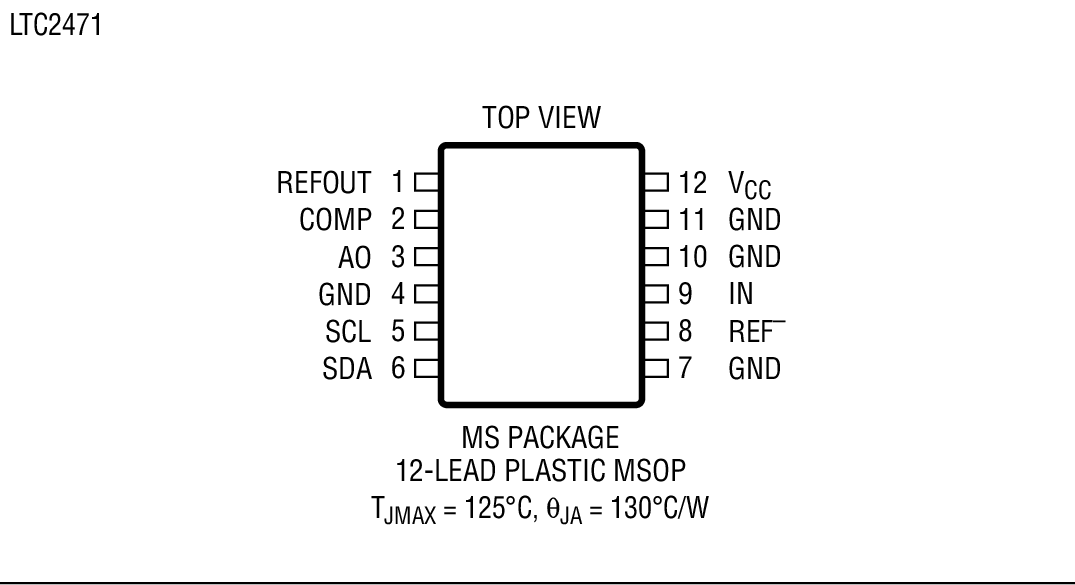

封装信息

**Order Information 订购型号**
器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LTC2471CDD#PBF	3x3 DFN-12	C	$2.43	$1.70
LTC2471CDD#TRPBF	3x3 DFN-12	C		$1.76
LTC2471CMS#PBF	MS-12	C	$2.43	$1.70
LTC2471CMS#TRPBF	MS-12	C		$1.76
LTC2471IDD#PBF	3x3 DFN-12	I	$2.79	$1.95
LTC2471IDD#TRPBF	3x3 DFN-12	I		$2.01
LTC2471IMS#PBF	MS-12	I	$2.79	$1.95
LTC2471IMS#TRPBF	MS-12	I		$2.01

演示电路板


器件型号	描述	价格
DC1718A	LTC2471 - Selectable 208sps/833sps, 16-Bit I2C Delta Sigma ADCs with 10ppm/C Max Precision Reference (Req DC590B)	$50.00

**Companion Boards**
器件型号	描述	价格
DC590B	Isolated USB Serial Controller for Linear Technology QuikEval-Compatible Demo Boards	$50.00

数据表

LTC2471/LTC2473 - Selectable 208sps/833sps, 16-Bit I2C ΔΣ ADCs with 10ppm/°C Max Precision Reference
