LTC3530 - 宽输入电压同步降压-升压型 DC/DC 转换器
LTC®3530 是一款宽 VIN 范围、高效率、固定频率、降压-升压型 DC/DC 转换器，可在输入电压高于、低于或等于输出电压的条件下运作。该 IC 所采用的拓扑结构可通过所有操作模式提供一个连续转换功能，从而使得该产品非常适合于输出电压处于电池电压范围内的单节锂离子电池、两节碱性电池或镍氢 (NiMH) 电池应用。 LTC3530 的引脚与 LTC3440 降压-升压型 DC/DC 转换器兼容，但增加了可设置自动突发模式操作功能，并把VIN/VOUT 范围扩展至 1.8V。高达 2MHz 的开关频率由一个外部电阻器来设置。自动突发模式操作允许用户利用连接在BURST 引脚和 GND 之间的单个电阻器来设置执行突发模式操作的负载电流门限。 其他特点包括 1μA 的停机电流、短路保护、可设置软起动控制、电流限制和热停机功能。LTC3530 采用耐热增强型 10引脚 (3mm x 3mm) DFN 或 MSOP 封装。
特点

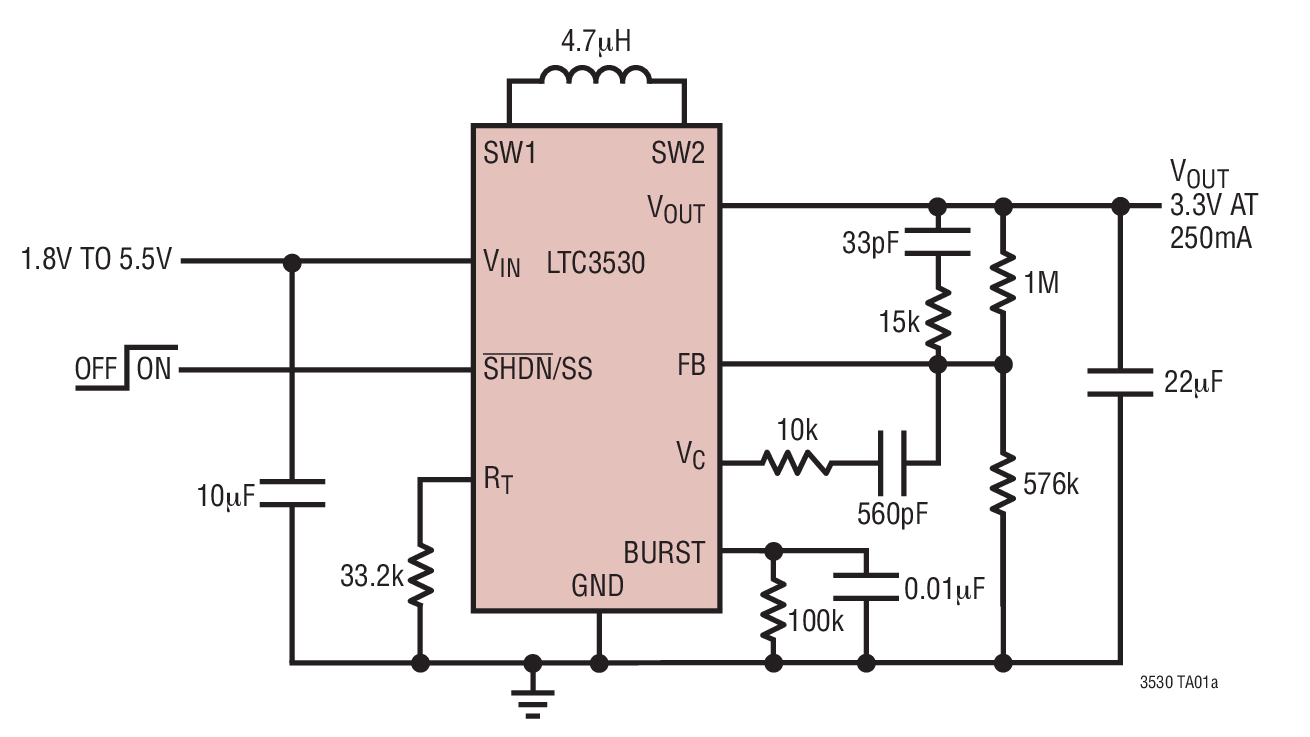

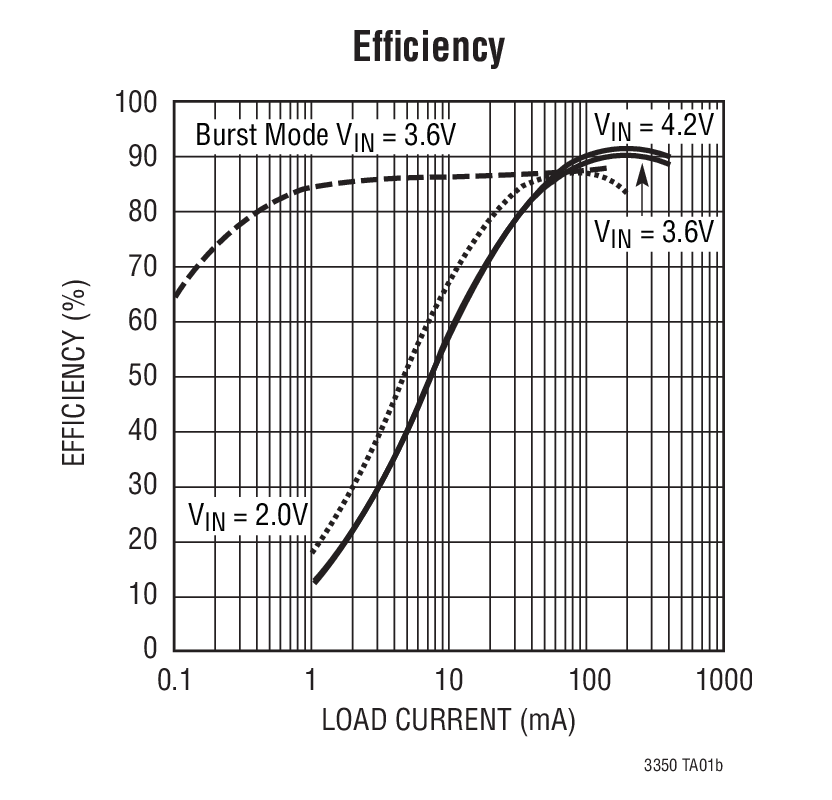

典型应用  | 应用

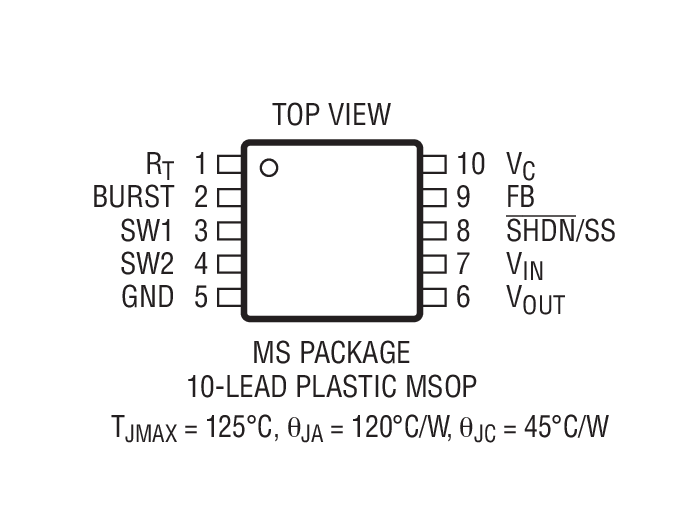

封装信息  |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC3530EDD#PBF | 3x3 DFN-10 | E | $4.24 | $2.75 |
| LTC3530EDD#TRPBF | 3x3 DFN-10 | E | $2.80 | |
| LTC3530EMS#PBF | MS-10 | E | $4.24 | $2.75 |
| LTC3530EMS#TRPBF | MS-10 | E | $2.80 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC938A | LTC3530EDD | Low Vin, 600mA Buck-Boost Converter | $125.00 |
