LT4363 具电流限制功能的高电压浪涌抑制器

LT®4363 浪涌抑制器可保护负载免遭高压瞬变的损坏。它能够通过控制一个外部 N 沟道 MOSFET 的栅极以在过压过程中 (比如：汽车应用中的负载突降情况) 调节输出。输出被限制在一个安全的数值上，从而允许负载持续运作。LT4363 还监视 SNS 和 OUT 引脚之间的压降，以防止遭受过流故障的影响。一个内部放大器用于把电流检测电阻器两端的电压限制为 50mV。不管在哪一种故障条件下，定时器的起动均与 MOSFET 应力成反比。在定时器终止操作之前，FLT 引脚将被拉至低电平，以发出“即将断电”的警告。如果该条件一直持续，则 MOSFET 将关断。在复位之前，LT4363-1 保持关断，而 LT4363-2 则在一个冷却周期之后重新起动。

两个高精度比较器能监视输入电源的过压 (OV) 和欠压 (UV) 情况。当电压低于 UV 门限时，外部 MOSFET 保持关断状态。假如输入电源电压高于 OV 门限，则不允许 MOSFET 重新接通。可以采用背对背 MOSFET 来代替肖特基二极管以提供反向输入保护，从而减少压降和功率损失。一个停机引脚负责将停机期间的静态电流减小至 7μA 以下。

产品特点 Features

可利用 VCC 箝位承受高于 80V 的浪涌
宽工作电压范围：4V 至 80V
可调的输出箝位电压
快速过流限制：< 5μs
反向输入保护至 -60V
可调的 UV / OV 比较器门限
7μA 的低停机电流
停机引脚可承受 -60V 至 100V
可调故障定时器
控制 N 沟道 MOSFET
故障期间的重试占空比 < 1% (LT4363-2)
采用 12 引脚 (4mm x 3mm) DFN、12 引脚 MSOP或 16 引脚 SO 封装

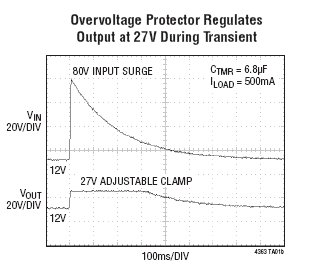

参数

应用

汽车 / 航空电子浪涌保护
热插拔 (Hot SwapTM) / 带电插拔
用于电池供电型系统的高端开关
本质安全应用

典型应用图

LT4363 订购信息和价格参考Package Variations and Pricing

器件型号	封装	引脚	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LT4363CDE-1#PBF	DFN	12	C	$3.54	$2.48
LT4363CDE-1#TRPBF	DFN	12	C		$2.54
LT4363CDE-2#PBF	DFN	12	C	$3.54	$2.48
LT4363CDE-2#TRPBF	DFN	12	C		$2.54
LT4363CMS-1#PBF	MSOP	12	C	$3.54	$2.48
LT4363CMS-1#TRPBF	MSOP	12	C		$2.54
LT4363CMS-2#PBF	MSOP	12	C	$3.54	$2.48
LT4363CMS-2#TRPBF	MSOP	12	C		$2.54
LT4363CS-1#PBF	SO	16	C	$3.54	$2.48
LT4363CS-1#TRPBF	SO	16	C		$2.54
LT4363CS-2#PBF	SO	16	C	$3.54	$2.48
LT4363CS-2#TRPBF	SO	16	C		$2.54
LT4363IDE-1#PBF	DFN	12	I	$4.07	$2.85
LT4363IDE-1#TRPBF	DFN	12	I		$2.91
LT4363IDE-2#PBF	DFN	12	I	$4.07	$2.85
LT4363IDE-2#TRPBF	DFN	12	I		$2.91
LT4363IMS-1#PBF	MSOP	12	I	$4.07	$2.85
LT4363IMS-1#TRPBF	MSOP	12	I		$2.91
LT4363IMS-2#PBF	MSOP	12	I	$4.07	$2.85
LT4363IMS-2#TRPBF	MSOP	12	I		$2.91
LT4363IS-1#PBF	SO	16	I	$4.07	$2.85
LT4363IS-1#TRPBF	SO	16	I		$2.91
LT4363IS-2#PBF	SO	16	I	$4.07	$2.85
LT4363IS-2#TRPBF	SO	16	I		$2.91

LT4363 数据手册及相关资料下载

数据手册(英文) : LT4363 - High Voltage Surge Stopper with Current Limit.PDF
可靠性数据 : R568 Reliability Data .PDF
产品选型卡 : High Voltage Surge Stoppers.PDF
