LTC4226-1 宽工作范围双通道热插拔控制器
LTC®4226 双通道热插拔 (Hot SwapTM) 控制器允许在一个带电背板或受电连接器上安全地进行两条电源通路的插拔操作。通过采用 N 沟道传输晶体管，便能以一种可调速率使 4.5V 至 44V 的电源电压斜坡上升。
电流限值与电路断路器门限的三种可选比率可应付噪声负载和短暂的高峰值电流 (不会引发中断)，而一个双速率故障定时器则可保护 MOSFET 免遭扩展的输出过流过程所损坏。FAULT 输出负责指示电路断路器状态。LTC4226-1 在故障之后保持关断，而 LTC4226-2 则在经历了一个 0.5s 的延迟之后自动重试。
另外，LTC4226 还可被配置为一个双向电流限制器 / 电路断路器。对于大电流应用，可以把两个通道配置成并联的电源通路。
产品特点 Features

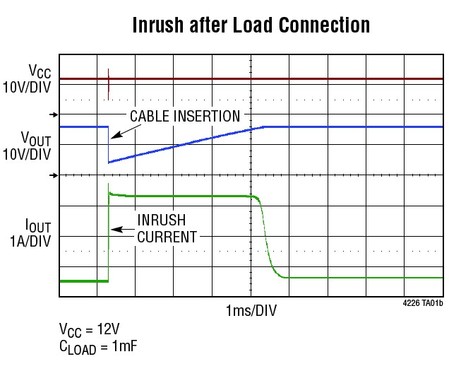

参数 |
应用

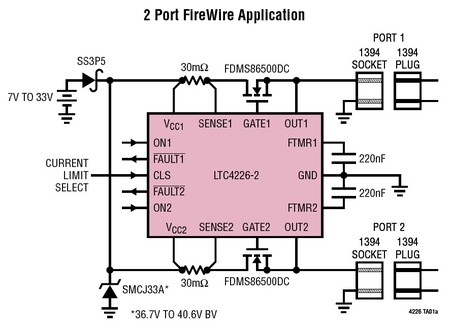

典型应用图 |
LTC4226-1 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC4226CMS-1#PBF | MSOP | 16 | C | $4.43 | $3.10 |
| LTC4226CMS-1#TRPBF | MSOP | 16 | C | $3.16 | |
| LTC4226CMS-2#PBF | MSOP | 16 | C | $4.43 | $3.10 |
| LTC4226CMS-2#TRPBF | MSOP | 16 | C | $3.16 | |
| LTC4226CUD-1#PBF | QFN | 16 | C | $4.43 | $3.10 |
| LTC4226CUD-1#TRPBF | QFN | 16 | C | $3.16 | |
| LTC4226CUD-2#PBF | QFN | 16 | C | $4.43 | $3.10 |
| LTC4226CUD-2#TRPBF | QFN | 16 | C | $3.16 | |
| LTC4226IMS-1#PBF | MSOP | 16 | I | $5.09 | $3.57 |
| LTC4226IMS-1#TRPBF | MSOP | 16 | I | $3.63 | |
| LTC4226IMS-2#PBF | MSOP | 16 | I | $5.09 | $3.57 |
| LTC4226IMS-2#TRPBF | MSOP | 16 | I | $3.63 | |
| LTC4226IUD-1#PBF | QFN | 16 | I | $5.09 | $3.57 |
| LTC4226IUD-1#TRPBF | QFN | 16 | I | $3.63 | |
| LTC4226IUD-2#PBF | QFN | 16 | I | $5.09 | $3.57 |
| LTC4226IUD-2#TRPBF | QFN | 16 | I | $3.63 |
LTC4226-1 数据手册及相关资料下载
- 数据手册(英文) : LTC4226 - Wide Operating Range Dual Hot Swap Controller.PDF
- 可靠性数据 : R536 Reliability Data .PDF
- 产品选型卡 : Ideal Diode Controllers.PDF
