第6代NX系列IGBT模块
第6代NX系列IGBT模块性能特点
采用第6代IGBT硅片技术，损耗低- 二极管采用第6代LPT硅片技术，正向导通压降低
- 硅片结温可高达175°C
- 硅片运行温度最高可达150°C
- 内部集成NTC测温电阻

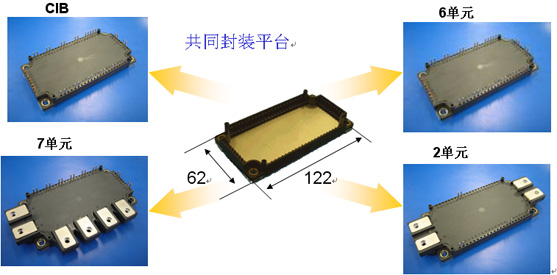

- 全系列共享同一封装平台
- 有条件接受客户定制
第6代NX系列IGBT模块产品一览(1200V)
| 第6代NX系列IGBT模块产品一览(1200V) | |||||
| 电流 | NX-M | NX-L | |||
| CIB | 7单元 | 6单元 | 2单元 | 2单元 | |
| 25 | CM35MXA-24S | ||||
| 50 | CM50MXA-24S | ||||
| 75 | CM75MXA-24S | CM75RX-24S | CM75TX-24S | ||
| 100 | CM100MXA-24S | CM100RX-24S | CM100TX-24S | ||
| 150 | CM150RX-24S | CM150TX-24S | |||
| 200 | CM200DX-24S | ||||
| 300 | CM300DX-24S | ||||
| 450 | CM450DX-24S | ||||
| 600 | CM600DXL-24S | ||||
| 1000 | CM1000DXL-24S | ||||
第6代NX系列IGBT模块产品一览(1700V)
| 电流 | NX-M | NX-L | |||
| CIB | 7单元 | 6单元 | 2单元 | 2单元 | |
| 50 | CM50RX-34S | CM50TX-34S | |||
| 75 | CM75RX-34S | CM75TX-34S | |||
| 100 | CM100TX-34S | ||||
| 150 | CM150DX-34S | ||||
| 200 | CM200DX-34S | ||||
| 300 | CM300DX-34S | ||||
| 400 | CM400DXL-34S | ||||
| 600 | CM600DXL-34S | ||||
第6代NX系列IGBT模块应用技术支持与电子电路设计开发资源下载
- MITSUBISHI 三菱智功率器件产品目录下载 . PDF（中文技术资料）
