Spartan-6 LXT FPGA 优点

利用专用 3.2 Gbps GTP 收发器和集成式 PCI Express 端点模块实现低功耗串行连接功能

• 灵活的多速率 GTP 收发器支持 600 Mbps 至 3.2 Gbps 的线路速率
• 低功耗：在 3.2 Gbps 下，功率低于 150mW（典型值）
• 单个 FPGA 内的 GTP 收发器多达8个
• PCI Express 技术支持32位、33 MHz 规范
• 连接主处理器，并且利用集成式 PCI Express 技术来削减元件数量
• 高速串行协议支持，包括千兆位级以太网、Aurora、PCI Express Gen1、XAUI、Displayport、CPRI 和 OBSAI

Spartan-6 FPGA 的特性

特点	LX	LXT
45nm 低功耗工艺技术，采用6-输入 LUT
1080 MHz 时钟管理通道（2 DCM + 1 PLL）	2 - 6	2 - 6
320 MHz Block RAM (Kb)	216 - 4824	936 - 4824
存储器接口控制器模块	0 - 4	2 - 4
1.08Gbps SelectIO™ 技术
390 MHz DSP48A1 slice	8 - 180	38 - 180
3.2 Gbps GTP 收发器	-	2 - 8
PCI Express 端点模块	-	1
嵌入式处理
低功耗管理模式
增强型配置和比特流保护

加强新一代汽车信息娱乐的用户体验

Spartan-6 FPGA 能够快速而灵活地对不断变化的用户要求作出回应。

• 利用定制图形加速器和灵活的并行与串行接口功能来提升视频性能
• 简化到主处理器的接口，并且利用集成式 PCI Express® 技术来削减元件数量
• 利用面向图形处理、视频转换、高速接口和车载网络的 IP 产品来加速设计

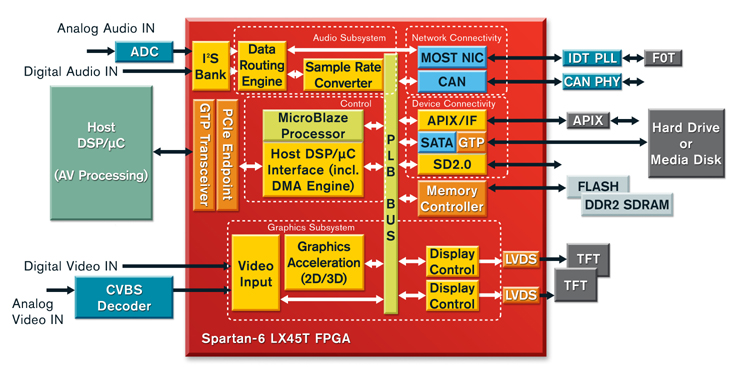

车载信息娱乐系统

单个 Spartan-6 LX45T FPGA 可以充当主处理器伴侣，并且支持音频/视频加速、图形子系统和车载网络功能。

提高平板显示器的图像质量

Spartan-6 FPGA 为 ASIC 提供了低成本替代产品，使得 DTV 制造商能够迅速开发和推出能够在不断缩短的产品生产周期内提供出色的观赏体验的显示器。

• 利用低抖动扩频时钟技术来轻松实现高性能和 EMI 目标
• 利用大容量、低功耗 FPGA 来降低功耗、简化散热管理、提高可靠性和削减成本
• 利用丰富的图象增强 IP 核（比如动态伽马校正、运动自适应暂时噪声抑制和动态范围压缩）库来提高图像质量
• 利用灵活的 SelectIO 技术、集成式存储器控制器模块和利用显示器端口实现的 3.2Gpbs GTP 收发器来简化高带宽接口

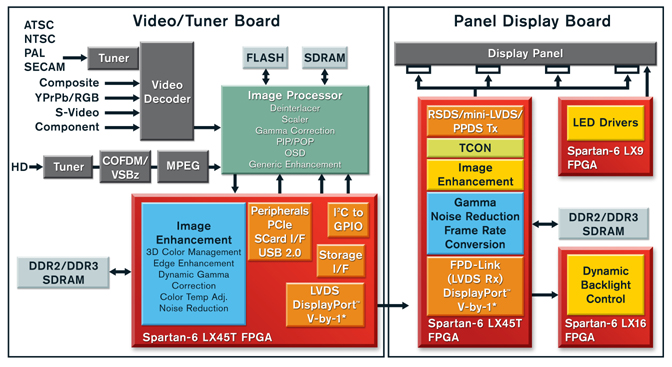

具有动态背光控制功能的高分辨率视频平板显示器

利用具有集成式串行 I/O 功能的 Spartan-6 FPGA，您可以在降低功耗和成本的同时，实现更高的图像质量。

通过视频监视中的实时图像解析来提高安全性

Spartan-6 FPGA 提供了理想的性能和灵活性组合，从而满足了视频监视系统对高分辨、视频分析和通道数量增加的需求。

• 构建灵活的前端图像处理来支持更高的视频分辨率
• 利用基于 DSP48A slice 的、高度并行的设计来处理全帧速率、原始分辨率图像数据
• 利用经济的定制协处理器来实现基于边缘的视频分析

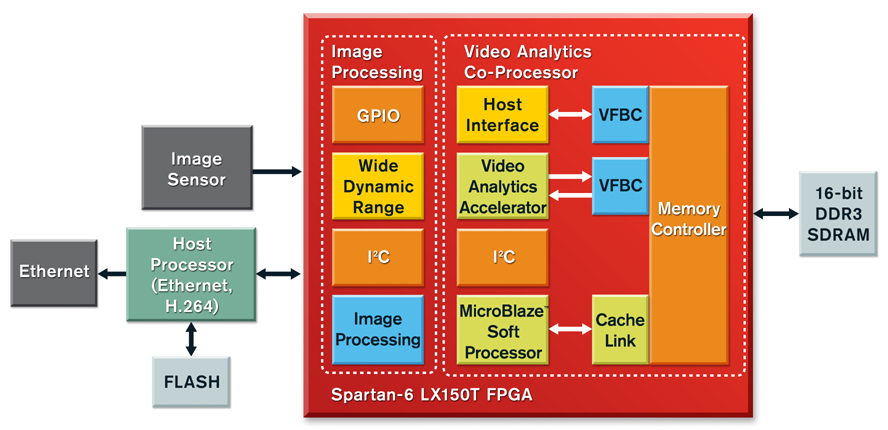

监视图像采集和分析引擎

在单个 Spartan-6 LX150T FPGA 内整合了传感器接口、视频分析、图像增强和网络接口。
