LTC2450-1 - 易于使用的超纤巧型 16 位 ΔΣ ADC
LTC®2450-1 是一款低功率、超纤巧型 16 位模数转换器,专为那些要求 16 位性能的空间受限型应用而设计。LTC2450-1 采用 2.7V 至 5.5V 单电源,接受一个单端模拟输入电压,并通过一个 SPI 接口进行通信。它包括一个集成振荡器,不需要任何外部组件。ΔΣ 型调制器转换器内核提供了适合多路转换应用的单周期稳定时间。该转换器采用 6引脚 2 mm x 2mm DFN 封装。LTC2450-1 实现了一个专有的输入采样电路,该电路可将平均输入采样电流减小几个数量级。
LTC2450-1 每秒能够执行多达 60 次转换操作,而且,由于过采样比非常大,因而具有极为宽松的抗混叠要求。该转换器将其电源电压用作基准电压,而且单端、轨至轨输入电压范围从 GND 延伸至 VCC。
在执行完一次转换之后,LTC2450-1 能够自动地进入睡眠模式,并将其电流消耗降至 500nA 以下。在 1Hz 的输出频率条件下,当采用一个 2.7V 电源时,LTC2450-1 的平均功耗低于 25μW。
特点- 单端输入范围为 GND 至 VCC
- 转换速率为每秒 60 次
- 0.02LSB RMS 噪声
- 16 位,无漏失码
- 0.5mV 偏移误差
- 4LSB 全标度误差
- 适合于多路转换应用的单转换稳定时间
- 具自动停机功能的单周期操作
- 350μA 电源电流
- 50nA 睡眠模式电流
- 内部振荡器 ── 无需外部组件
- 2.7V 至 5.5V 单电源工作
- SPI 接口
- 超纤巧型 2mm x 2mm DFN 封装

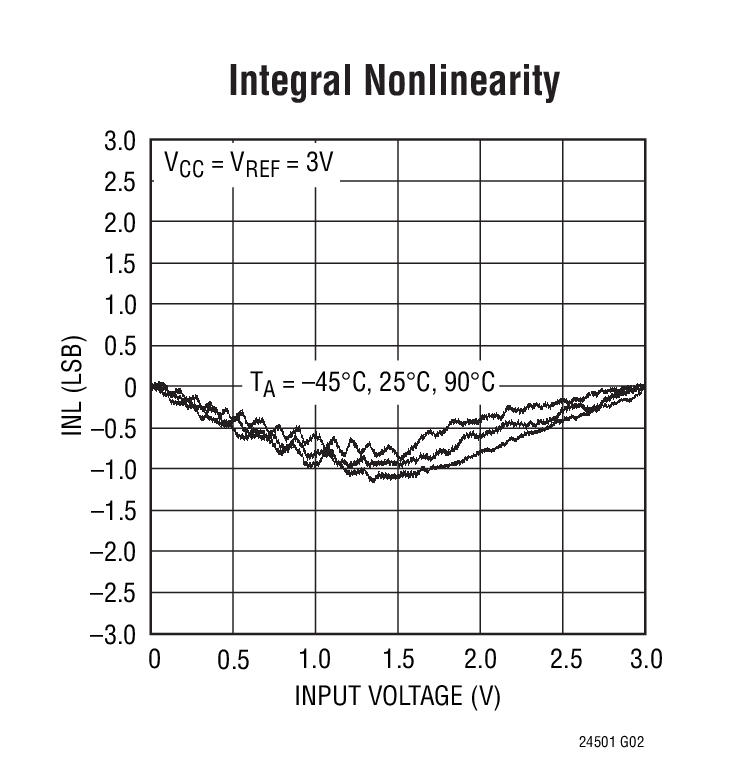

典型应用![LTC2450-1Typical Application LTC2450-1 Typical Application](/image/linear/7377.png)

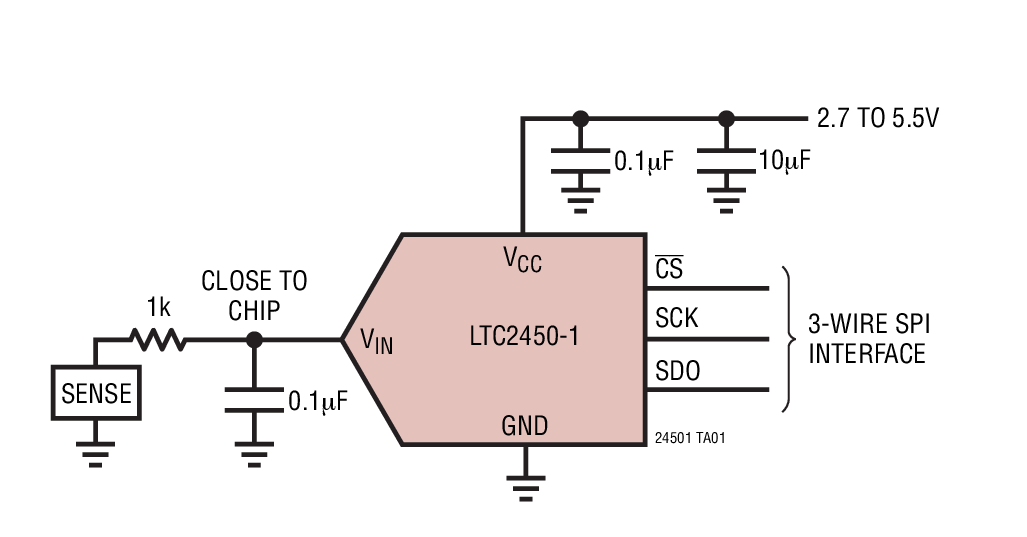

![LTC2450-1Typical Application LTC2450-1 Typical Application](/image/linear/7376.png) | 应用- 系统监控
- 环境监控
- 直接温度测量
- 仪表
- 工业过程控制
- 数据采集
- 嵌入式 ADC 升级

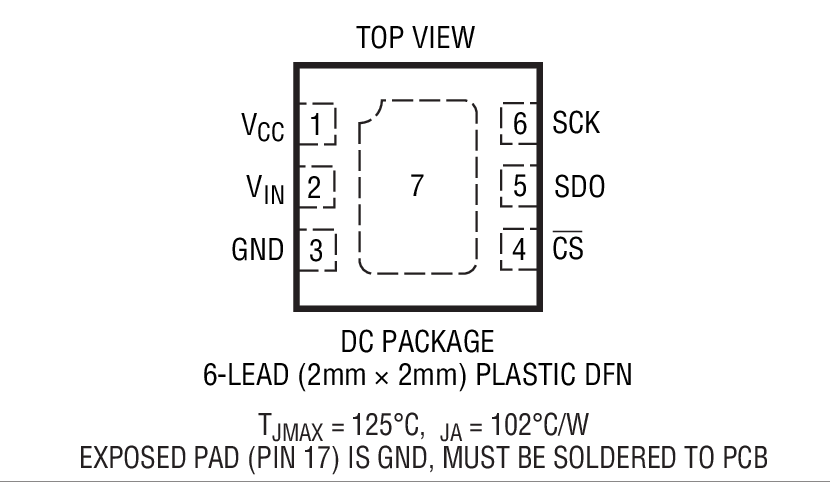

封装信息![LTC2450-1 Package Drawing LTC2450-1 Package Drawing](/image/linear/7378.png) |
Order Information 订购型号器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
---|
LTC2450CDC-1#PBF | 2x2 DFN-6 | C | $2.10 | |
LTC2450CDC-1#TRMPBF | 2x2 DFN-6 | C | $2.10 | $1.20 |
LTC2450CDC-1#TRPBF | 2x2 DFN-6 | C | $2.10 | $1.15 |
LTC2450IDC-1#TRMPBF | 2x2 DFN-6 | I | $2.51 | $1.43 |
LTC2450IDC-1#TRPBF | 2x2 DFN-6 | I | $2.51 | $1.38 |
演示电路板
器件型号 | 描述 | 价格 |
---|
DC1067A-B | LTC2450-1 16-bit 60Hz Delta Sigma ADC in 2x2 DFN (req DC590B) | $50.00 |
Companion Boards器件型号 | 描述 | 价格 |
---|
DC590B | Isolated USB Serial Controller for Linear Technology QuikEval-Compatible Demo Boards | $50.00 |
